詳細參數:
一、概述
BJ-1型防爆聲光警報系統由防爆轉接器和防爆揚聲器組成,同各類火災報警控制器或其它控制器配合使用,當生產現場發生事故或火災等緊急情況需要發出聲光警報時,火災報警控制器送來的控制信號啟動防爆轉接器的聲光報警電路,由防爆揚聲器發出火警警報聲或故障警報聲(由用戶設置);由連接到防爆轉接器的火警燈發出閃斷的光警報信號,完成報警目的。也可同手動報警按鈕配合使用,構成簡單的防爆聲光報警系統。系統連接的防爆揚聲器功率之和不能超過30W。
光警報信號為可選項,可根據實際情況進行取舍。
二、防爆聲光警報系統主要技術參數
1.防爆等級: ExdⅡCT6、 ExdⅡBT6
2.電源線:AC220V,50Hz
3.控制線:開關接點或直流電壓或AC220V,50Hz電壓,(由用戶確定)
4.擴音輸出功率:0~30W(連續可調)。
5.重量:4 .5 kg(防爆轉接器);4 .5 kg(防爆揚聲器)。
三、安裝與布線
1.電源線需接入AC220V,50Hz電源,電源功率≤50 W。
2.控制線為開關接點。
3.防爆轉接器的電源線、控制線和到防爆揚聲器的連線采用Φ8 mm的兩芯電纜,芯線的截面積均≥0.5mm2。防爆轉接器和防爆揚聲器的各進線口均采用封口螺帽鎖緊電纜。
|

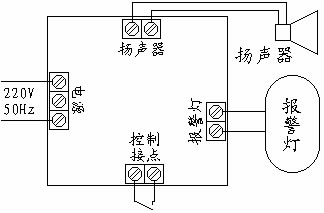

接線圖
|
|
